用友PLM产品工艺管理
    用友PLM产品生命周期管理系统,PLM是一种理念,即对产品从创建到使用,到最终报废等全生命周期的产品数据信息进行管理的理念。

    按照CIMDATA的定义,PLM主要包含三部分,即CAX软件(产品创新的工具类软件)、cPDM软件(产品创新的管理类软件,包括PDM和在网上共享产品模型信息的协同软
件等)和相关的咨询服务。

    软件厂商推出的PLM软件是PLM第三个层次的概念。这些软件部分地覆盖了CIMDATA定义中cPDM应包含的功能,即不仅针对研发过程中的产品数据进行管理,同时也包括产品数据在生产、营销、采购、服务、维修等部门的应用。

本文主要介绍PLM软件中其中的一个模块:工艺管理模块的运用。


什么是工艺设计?

工艺设计是指工艺规程设计和工艺装备设计的总称。根据工业生产的特点、生产性质和功能来确定。各部门的生产工艺不尽相同,就总体而言,工业建设项目的工艺设计主要包括以下内容:

确定车间的生产纲领
    说明产品的规格与产量,确定原材料、燃料、水、电、劳动力等供应条件拟定车间的生产工艺过程说明生产工艺流程、主要生产设备和辅助设备的规格及数量,确定车间的面积、设备的平面布置和剖面高度,明确动力、蒸气、空气、电力等需要量和采取的供应方法,拟定安全技术与劳动保护措施。

计算制造所需需求、消耗、成本、效益
    原材料和半成品的需求量
    运输、通讯、照明、取暖、给排水等需求量,
    确定必要的工时与劳动力消耗量,
    计算固定资产、流动资金、产品成本和投资效益。

确定全厂生产经营管理体系
    明确各车间的生产任务和相互之间的协作联系
    编制生产经营计划、产品质量检验、产品供销定货等制度,
    拟定劳动和生产组织及工作制度等。

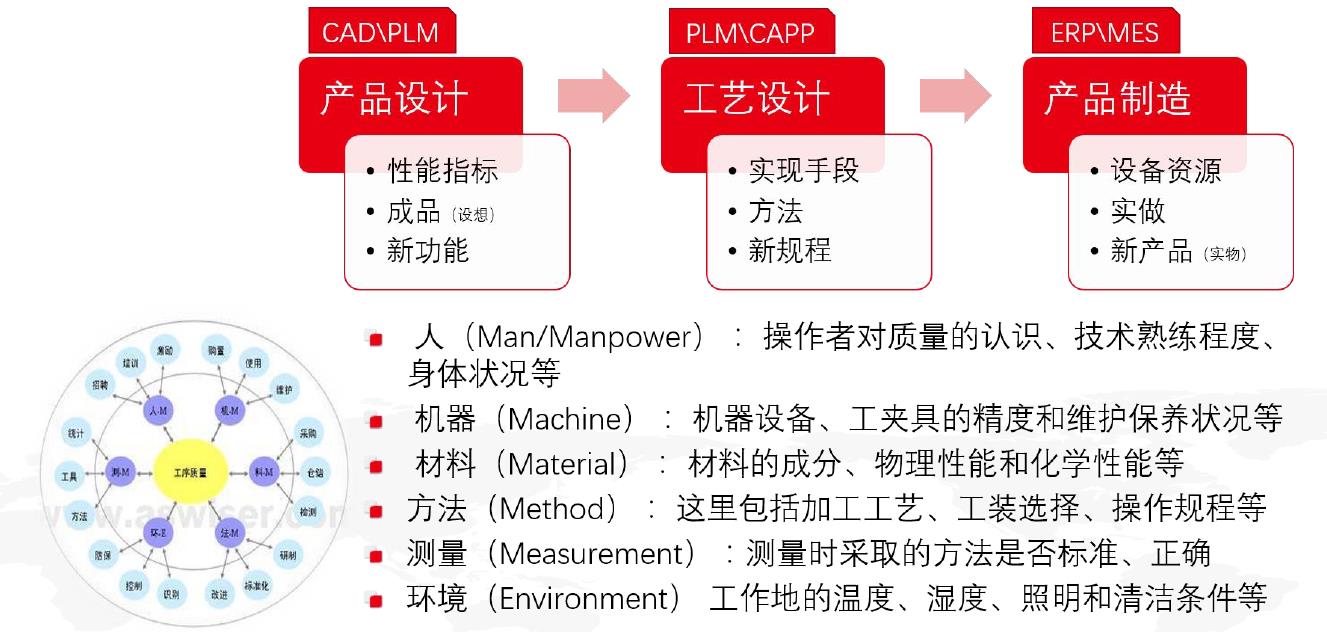

产品二次设计:

用友PLM

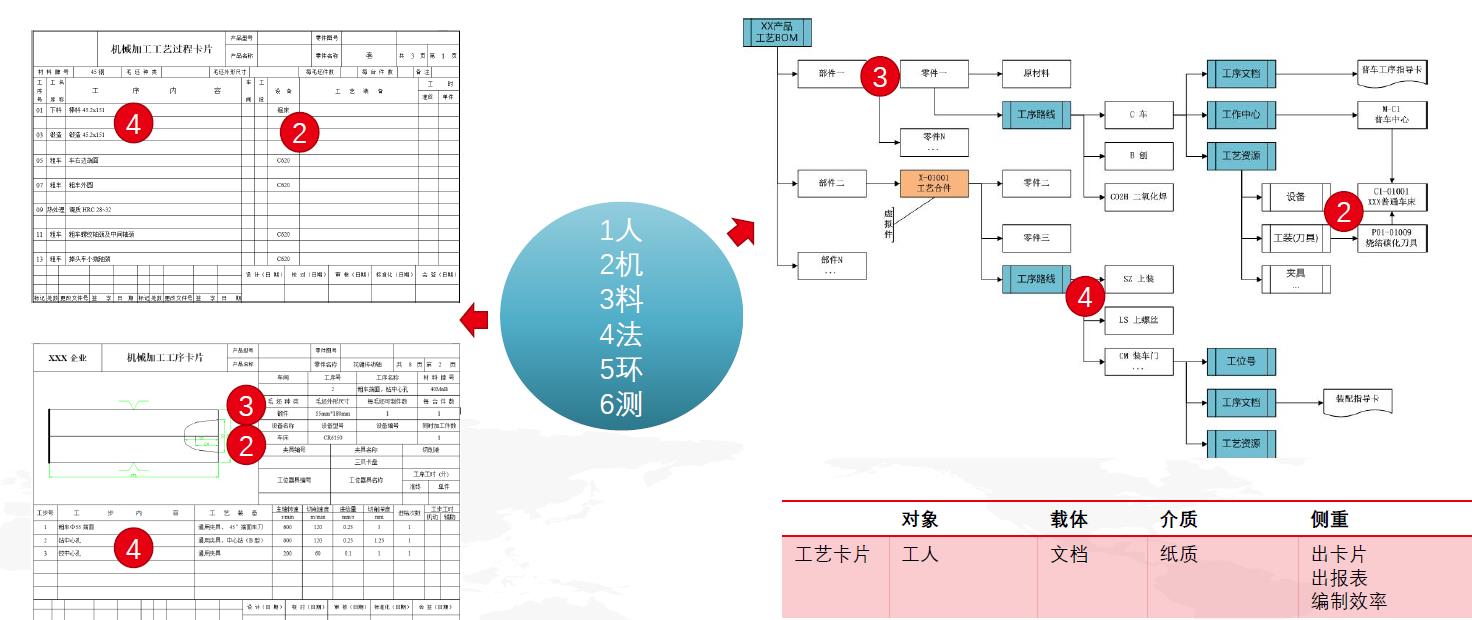

从工艺卡片到工艺BOM:

用友PLM 的BOM卡片


效率提升的基础工艺标准化:

业务痛点:
   *所需大量资源缺乏统一管理、集中归纳,信息不完善、个人使用标准有差异
    *工艺数据分散在多张卡片中,不利于结构化,数据不好提取
    *工艺规范不好贯彻,模板难统一,数据质量难统一
    *批量更改难度大,易遗漏易出错。

解决方法:
    *运用 PLM 工艺管理模块,建立企业统一的各类工艺资源库
    *集中管控, PLM 全局共享,数据规范性不再难管理
    *标准资源、标准模块、典型工艺、成熟产品零部件借用,提高效率,提高工艺质量
    *易于学习,便于经验积累。

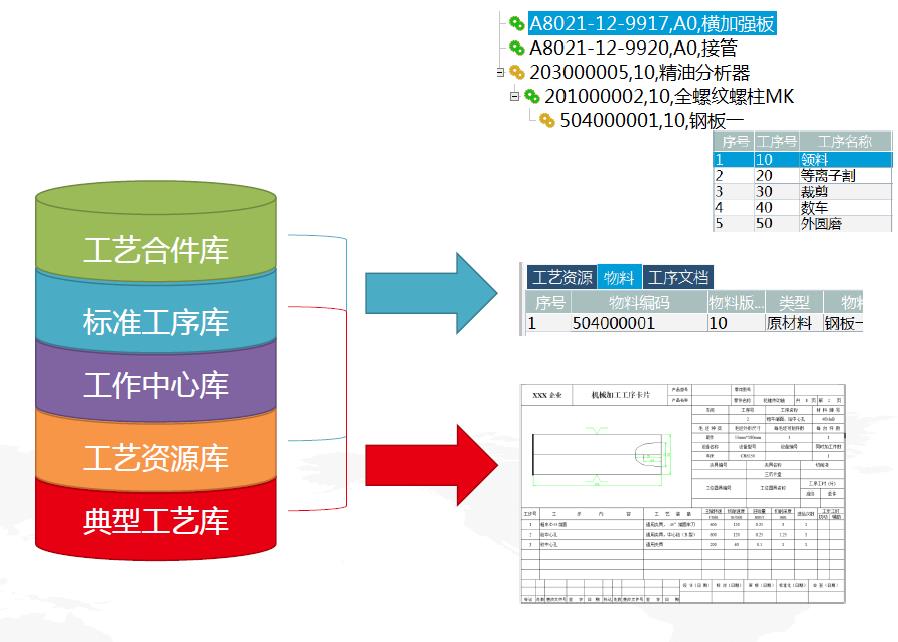

用友PLM工艺标准化

工艺管理方案流程:

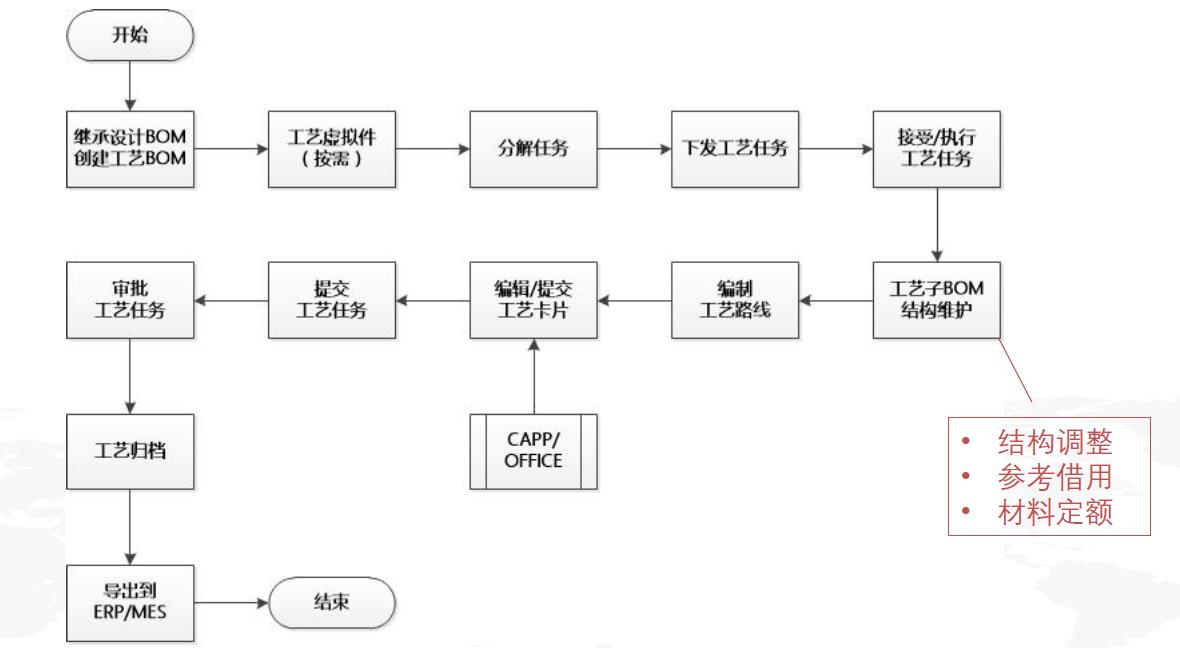

用友PLM方案流程

设计(工艺)制造一体化:

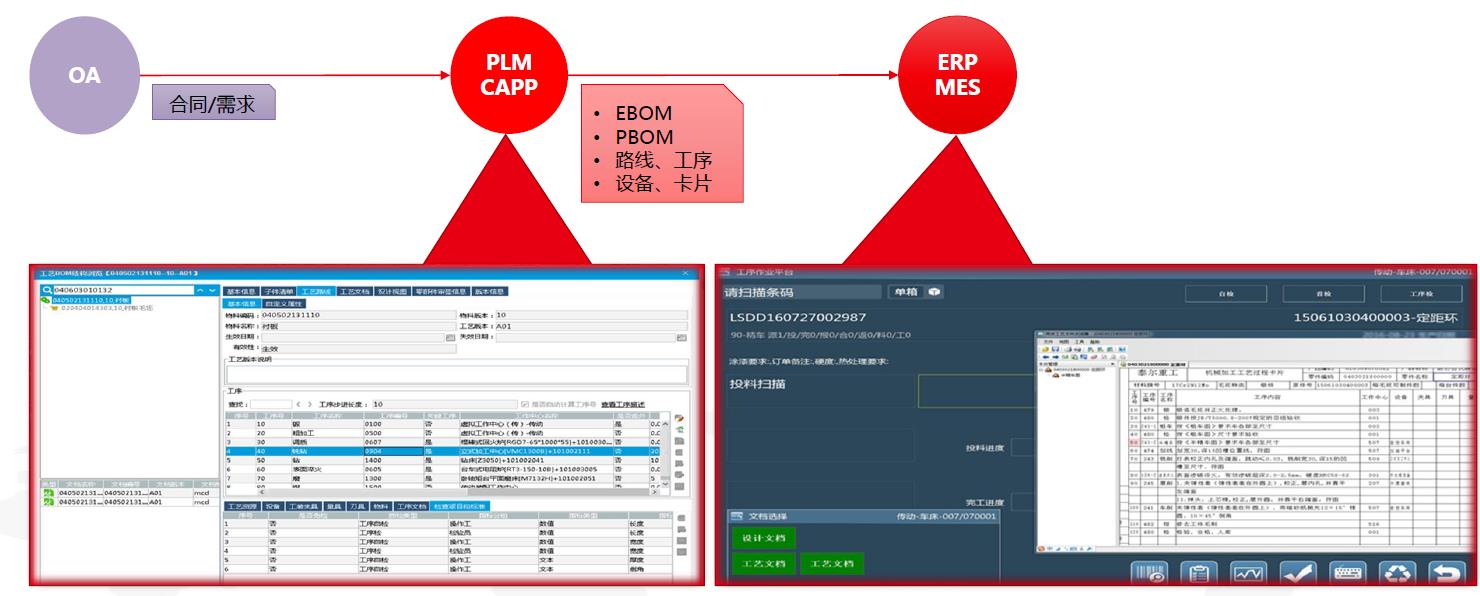

用友PLM设计制造一体化管理


PBOM/EBOM差异分析:

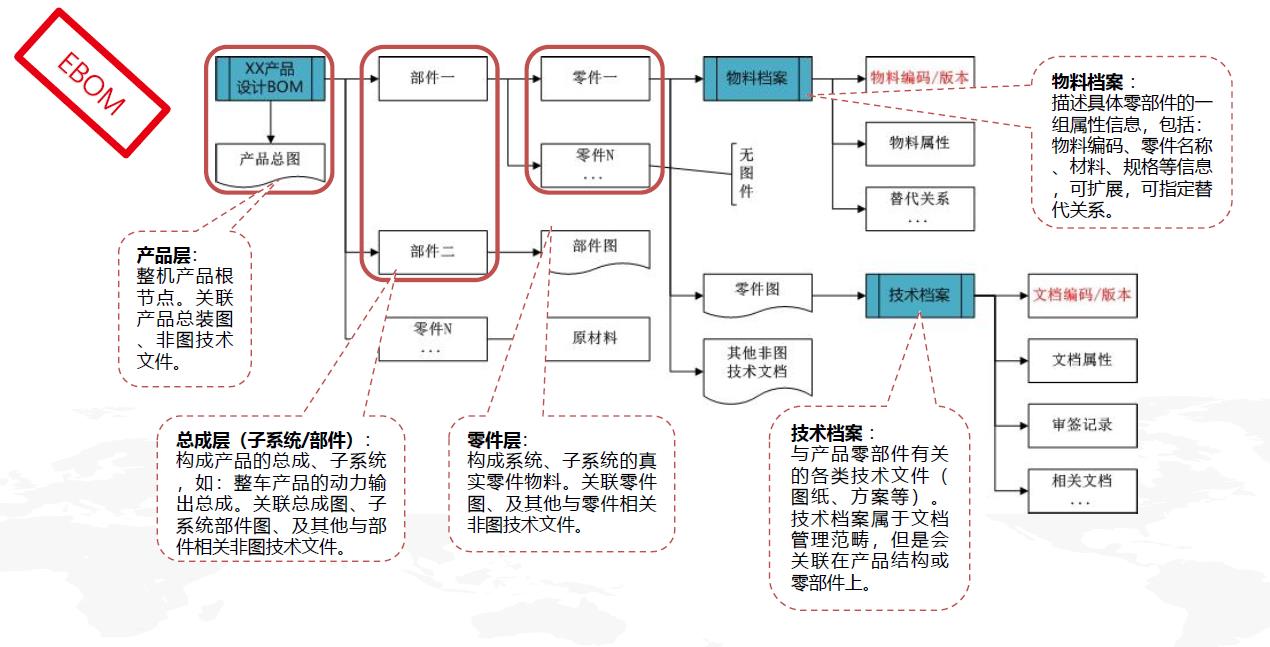

EBOM:

产品层
整机产品根节点 。 关联产品总装图、 非图技术文件 。

总成层
子系统 部件构成产品的总成、 子系统
如:整车产品的动力输出总成 。 关联总成图 、 子系统部件图 、 及其他与部件相关非图技术文件 。

零件层
构成系统、 子系统的真实零件物料 。 关联零件图 、 及其他与零件相关非图技术文件 。

技术档案
与产品零部件有关的各类技术文件图纸 、 方案等 。技术档案属于文档管理范畴 但是会关联在产品结构或零部件上 。

物料档案
描述具体零部件的一组属性信息 包括:物料编码 、 零件名称、 材料 、 规格等信息可扩展 可指定替代关系 。
用友PLM

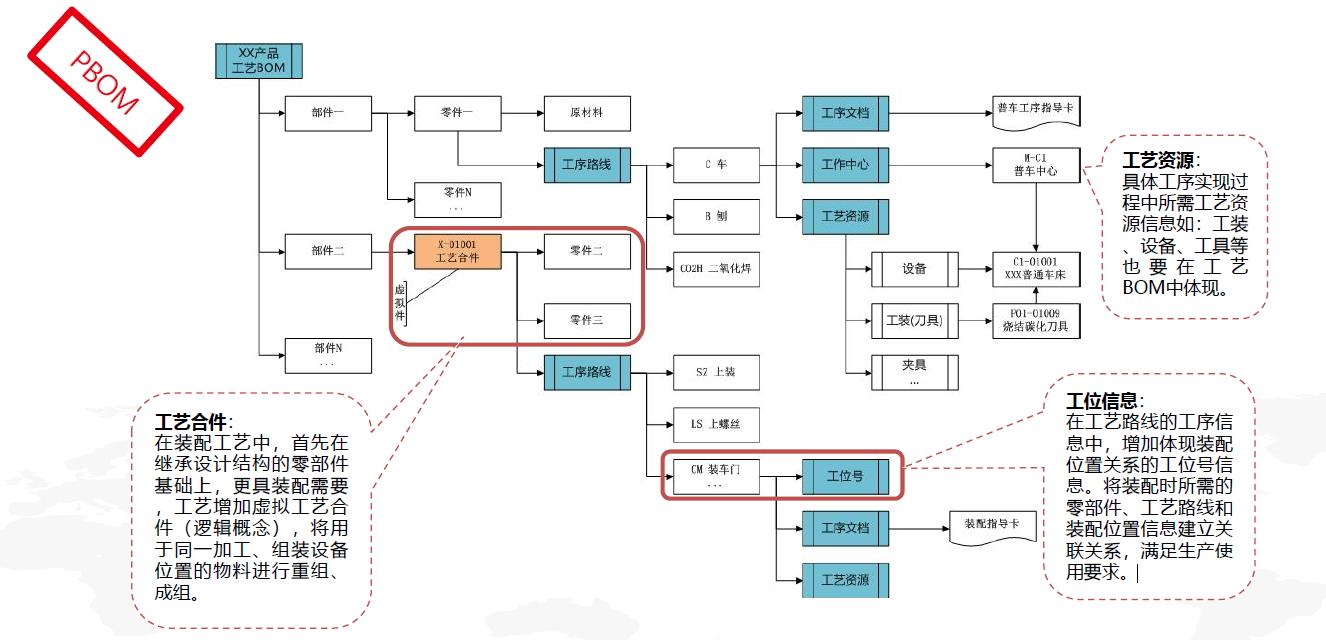

PBOM:

工艺合件:
在装配工艺中首先在继承设计结构的零部件基础上 更具装配需要工艺增加虚拟工艺合件 逻辑概念 将用于同一 加工 、 组装设备位置 的物料进行重组,成组。

工艺资源:
具体工序实现过程中所需工艺资源信息如:工装、 设备 、 工具等也要在工艺BOM 中体现 。

工位信息:
在工艺路线的工序信息中 增加体现装配位置关系的工位号信息 。 将装配时所需的零部件 、 工艺路线和装配位置信息建立关联关系 满足生产使用要求 。

用友PLM软件

PLM工艺管理实施价值:

1,建立统一企业数据规范,建立工艺管理标准化基础。
2,统一工艺资源库,是实现系统资源标准化,提高数据一致性与规范性。
3,模块化工艺,借用方便。便于 典型工艺 重用,提质增效。沉淀形成企业 知识库。
4,实现与 CAPP 数据互通 。通过工艺 BOM组织结构化工艺, 输出信息 到工艺卡片,减少重复工作。
5,融入一体化 。继承设计数据,面向制造落地,打通一体化 数据主线。
6,建立资源库 管理规范规范资源选用,集中控制 资源质量,保证持续效果。
